繞組匝間短路指繞組線匝之間因絕緣損傷，導致線匝間導線相碰或接近相碰。繞組匝間短路將造成以下危害：繞組發熱；匝間短路發生在定子繞組或電樞繞組時，使繞組感應電壓降低、三相電壓不平衡；匝間短路發生在勵磁繞組（轉子磁極繞組或勵磁機定子磁級繞組） 時，使勵磁電流增大，繞組發熱，發電機振動大。因此，國家標準規定，交流發電機各繞組 必須逐臺進行匝間沖擊耐電壓試驗，以確保其運行可靠。繞組匝間短路檢測方法較多，用戶可根據現場條件選用。
1.匝間沖擊耐壓試驗儀檢測法
它采用脈沖波形比較法，以高壓脈沖對發電機、繞組進行等效過電壓模擬試驗，通過對儀器顯示的波形進行對比與分析，判定繞組匝間絕緣好壞，對匝間短路、線圈電暈放電、
局部短路、接線錯誤、線圈不平衡等均可鑒別。
（1） 檢測設備。目前常用的有ZJ-12S型和ZJ-20S型匝間沖擊耐電壓試驗儀，見圖3-123。
（2） 檢測方法
①各種繞組檢測可按表3-14規定接線。
②各種繞組沖擊耐電壓試驗值見表3-15。
③繞組匝間短路判別。可采用“脈沖波形比較法”，圖3-124列出幾種匝間絕緣耐電壓試驗波形圖及對絕緣的判斷，供參考。

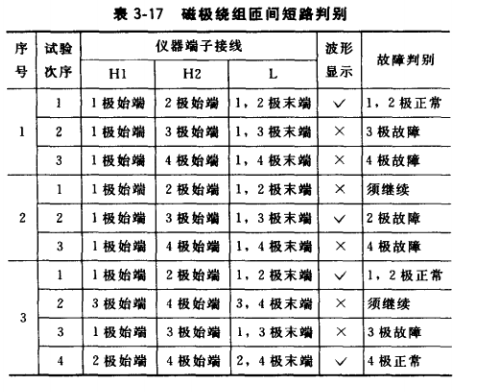

當測得波形異常而斷定繞組匝間有短路時，還必須査找短路發生在哪一相或哪一磁極， 則可按表3-16的接線，分別檢測U、V相，V、W相，W、U相，或1、2極，2、3極，3、 4極，4、1極的波形。匝間短路可按表3-16和表3-17判別。
2.短路探測器法
短路探測器是由Ⅱ形硅鋼片疊裝成鐵心（鐵心應疊壓整齊結實），鐵心上再繞線圈而成， 見圖3-125a。圖3-125b為檢測電樞繞組匝間短路示意圖，圖3-125c為檢測定子繞組短路示意圖。檢測時把探測器鐵心緊貼在電樞鐵心外周面上，通入交流電，鐵心中產生的交變磁 通，通過電樞鐵心形成磁回路。此時若在電樞鐵心槽口放一薄鋼片，則在交變磁場作用下， 薄鋼片被時吸時放，發出“吱吱”響聲。探測器繞電樞鐵心移動一圈，當在探測器附近移動的薄鋼片發出異響時，薄鋼片所處的電樞鐵心槽內繞組短路。檢測定子繞組有否短路時，把探測器緊貼在定子鐵心內周面上，繞周面緩移一圈，當在探測器附近移動的薄鋼片發出異常響聲時，薄鋼片所處的定子鐵心槽內繞組短路。
3.電壓降檢測法
此方法適用于凸極式轉子繞組和交流勵磁機定子繞組匝間短路檢測。在繞組兩端施加 220V、50Hz電源，測量各個磁極線圈兩端的電壓值U,當被測磁極線圈端電壓與各極線圈正常端電壓UN (UN=220/P. P為發電機極數)，出現（UN-U）/UNN>5%時，則該磁極線圈判為匝間短路。
4.電流檢測法
該方法適用于凸極式轉子繞組和交流勵磁機定子繞組匝間短路檢測。在磁極線圈兩端施 加50Hz的10倍額定勵磁電壓（每極）的電壓時，測量線圈電流值I,當被測線圈電流值與磁極線圈正常電流值IP（取每兩線圈電流值之差不超過5%的所有磁極線圈電流平均值)， 出現 (I-IP）/IP>5%時，則該磁極線圈判為匝間短路。
